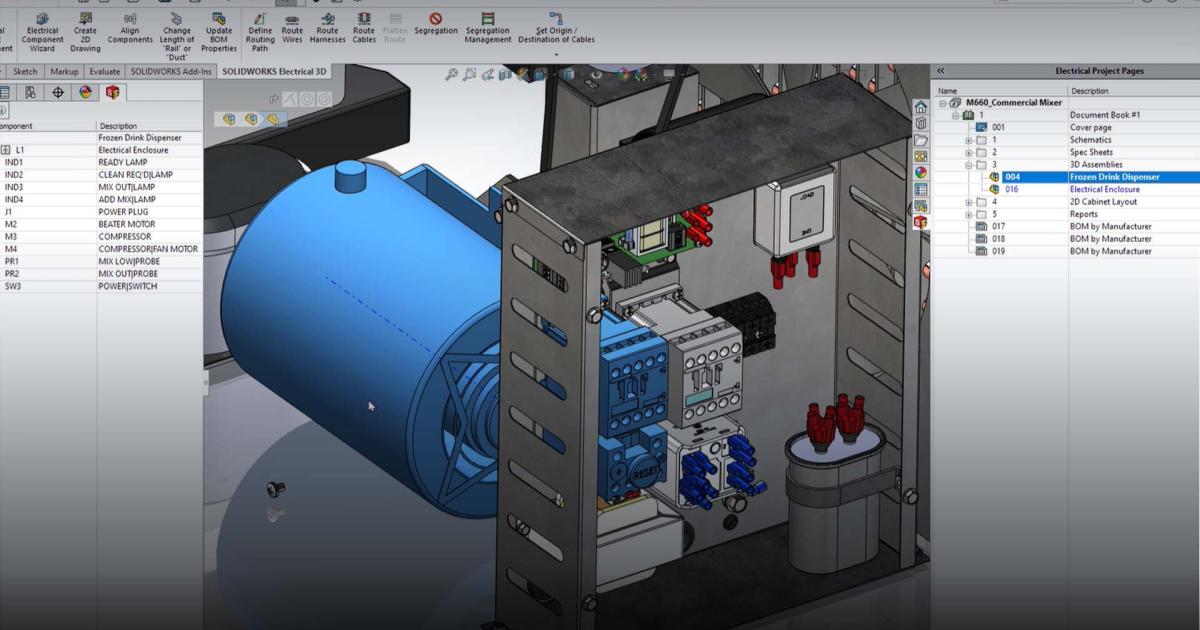

Projetos elétricos de alta fidelidade exigem controle preciso sobre componentes com grande quantidade de pinos. Em automação industrial, sistemas aeroespaciais e plataformas de veículos elétricos, um único conector mal documentado pode significar retrabalho em escala. O SOLIDWORKS Electrical avançou justamente nesse ponto, com aprimoramentos estruturais no conjunto de ferramentas de Conector Dinâmico que transformam a gestão desses componentes.
A mudança de fundo é conceitual: o fluxo de trabalho deixa de depender da manipulação manual de símbolos e passa a se apoiar em gestão de componentes orientada por lógica.
O desafio da conectividade de alta densidade
Quando um conector tem dezenas ou centenas de pinos, clareza espacial e densidade de dados deixam de ser detalhes e passam a ser requisitos críticos de projeto. A lógica de inserção do SOLIDWORKS Electrical foi reformulada para lidar com esse nível de complexidade sem sacrificar precisão.
Inserção otimizada para alta densidade de pinos

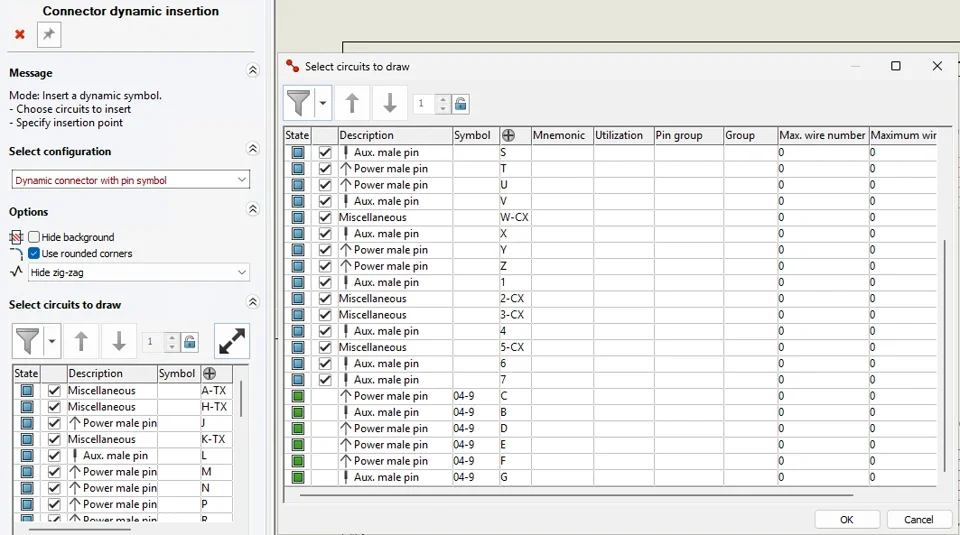

- Interface de inserção redesenhada: o painel lateral de inserção de Conector Dinâmico foi reconstruído para maior usabilidade, com um filtro que exibe as opções Todos, Não Inseridos, Selecionados e Não Selecionados.
- Caixa de diálogo de seleção independente: uma nova interface escalável, aberta diretamente pelo painel lateral, oferece visão granular e de alta densidade de grupos de circuitos, seções de fios e contagem máxima de fios.
- Ordenação lógica: o sistema aplica um critério hierárquico de ordenação — primeiro por associação ao símbolo, depois pela ordem interna definida pelo fabricante — para evitar erros de atribuição de pino.
- Validação visual: os circuitos são codificados por cor (verde para inseridos, azul para disponíveis), com retorno imediato sobre o status de ocupação do conector.
Revisões não destrutivas: o fim do ciclo “excluir e reinserir”

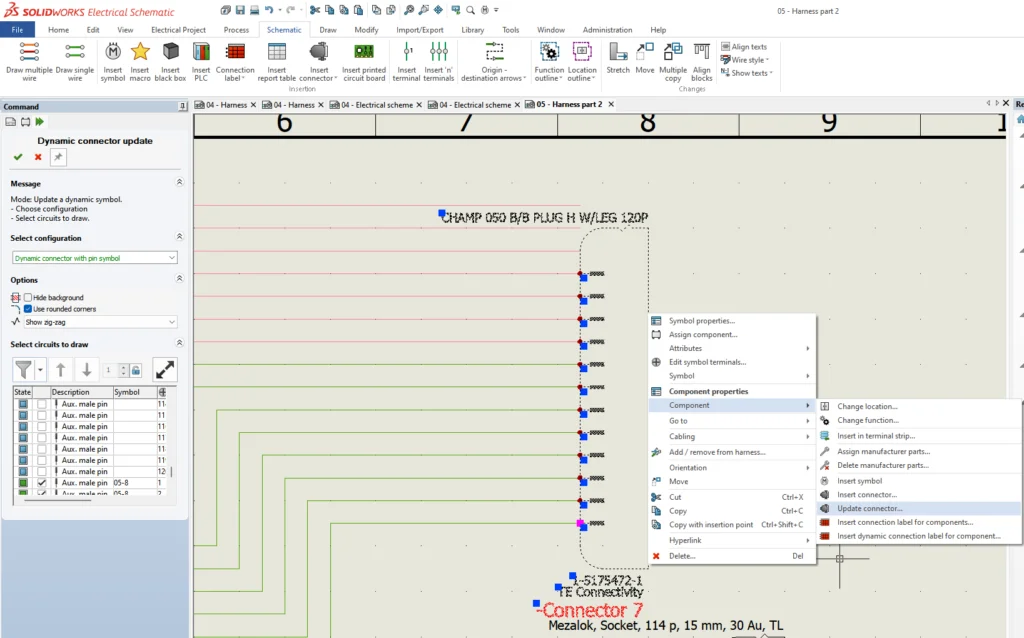

O avanço mais relevante do módulo é o comando Update Dynamic Connector (Atualizar Conector Dinâmico), que elimina a necessidade de excluir e reinserir um conector inteiro para aplicar uma alteração pontual.
- Preservação da inteligência de fiação: ao modificar o layout de um conector, o sistema mantém as conexões de fio já existentes, eliminando o risco de perda de dados de conectividade durante uma revisão.
- Reordenação dinâmica: pinos podem ser adicionados, removidos ou reordenados dentro de um símbolo já posicionado, por arrastar e soltar.
- Adaptabilidade visual: ajustes pós-inserção — como padrões em zigue-zague e configurações de canto — são atualizados sem afetar a lógica elétrica subjacente.
Fidelidade de fabricação: mapeamento de acessórios

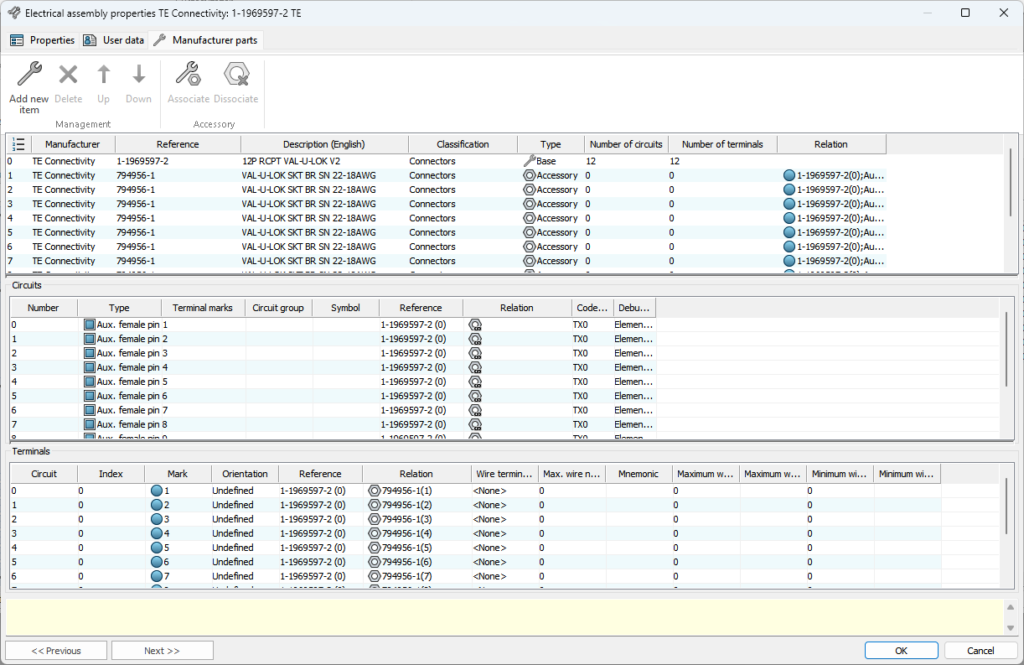

Para conectar o projeto esquemático ao chão de fábrica, o SOLIDWORKS Electrical disponibiliza dados detalhados de manufatura por meio da Associação de Acessórios, em conjunto com as ferramentas de Conector Dinâmico. Isso garante que cada componente físico — vedações, plugues e pinos — esteja contemplado na montagem final.
- Associações de manufatura: acessórios podem ser vinculados a circuitos ou terminais específicos, garantindo que o gêmeo digital corresponda aos requisitos reais de montagem.
- Conjuntos elétricos reutilizáveis: essas relações complexas podem ser salvas na biblioteca como Conjuntos Elétricos, permitindo reutilizar configurações de conector já validadas em múltiplos projetos, com precisão total de BOM.
Valor estratégico para o projeto elétrico
Essas melhorias, desenvolvidas em conjunto com fabricantes de máquinas especializadas e automação, entregam valor mensurável ao fluxo de engenharia:
| Métrica | Impacto na engenharia |
| Velocidade de revisão | Elimina retrabalho manual e reduz significativamente as horas gastas em atualização de diagramas |
| Precisão de manufatura | O mapeamento de acessórios garante que cada vedação e pino conste na BOM automaticamente |
| Escalabilidade | Suporte nativo a conectores de grande porte viabiliza projetos de alta complexidade em EV e aeroespacial |
| Mitigação de erros | A lógica de fiação preservada reduz o risco de erros de reconexão durante a fase de revisão |
| Aplicação técnica Essas ferramentas são essenciais para ambientes de “alta taxa de mudança”. Ao automatizar a gestão de conectores de grande porte e seus acessórios, o SOLIDWORKS Electrical garante documentação limpa, consistente e pronta para produção. |
Por que isso importa para a sua equipe elétrica
Equipes que projetam painéis elétricos, chicotes e sistemas de automação convivem com mudanças frequentes de especificação. Cada revisão manual de conector é uma oportunidade de erro de pino, inconsistência de BOM ou atraso na liberação para manufatura. Ao tornar a revisão não destrutiva e a documentação automaticamente rastreável, o SOLIDWORKS Electrical reduz esse risco na origem, não como correção posterior.
| Sua documentação elétrica está pronta para produção? Fale com um especialista CADWORKS e veja como o SOLIDWORKS Electrical pode reduzir retrabalho e aumentar a precisão dos seus projetos elétricos. FALE COM UM ESPECIALISTA CADWORKS |
Conclusão
A gestão de conectores de grande porte deixou de depender de manipulação manual de símbolos para se tornar um processo orientado por lógica, rastreável e reutilizável. Para equipes de automação, aeroespacial e veículos elétricos, esse tipo de ganho de precisão se traduz diretamente em ciclos de revisão mais curtos e documentação mais confiável para o chão de fábrica.
